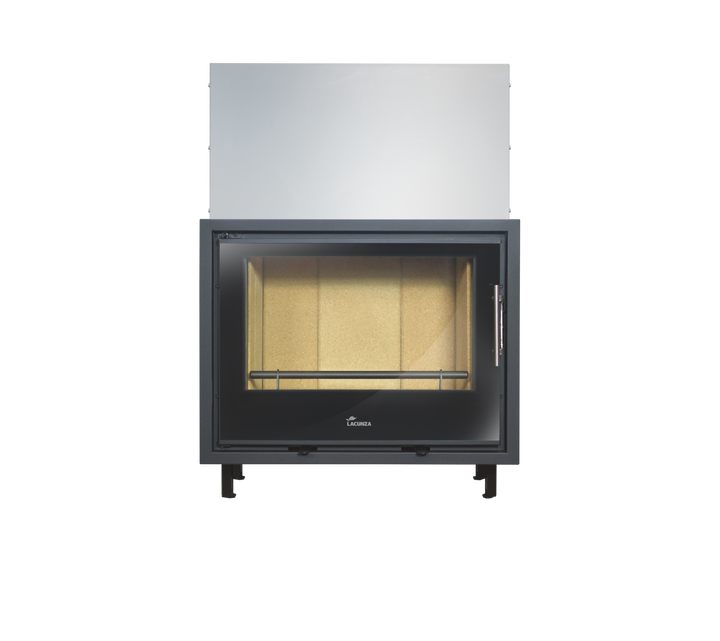

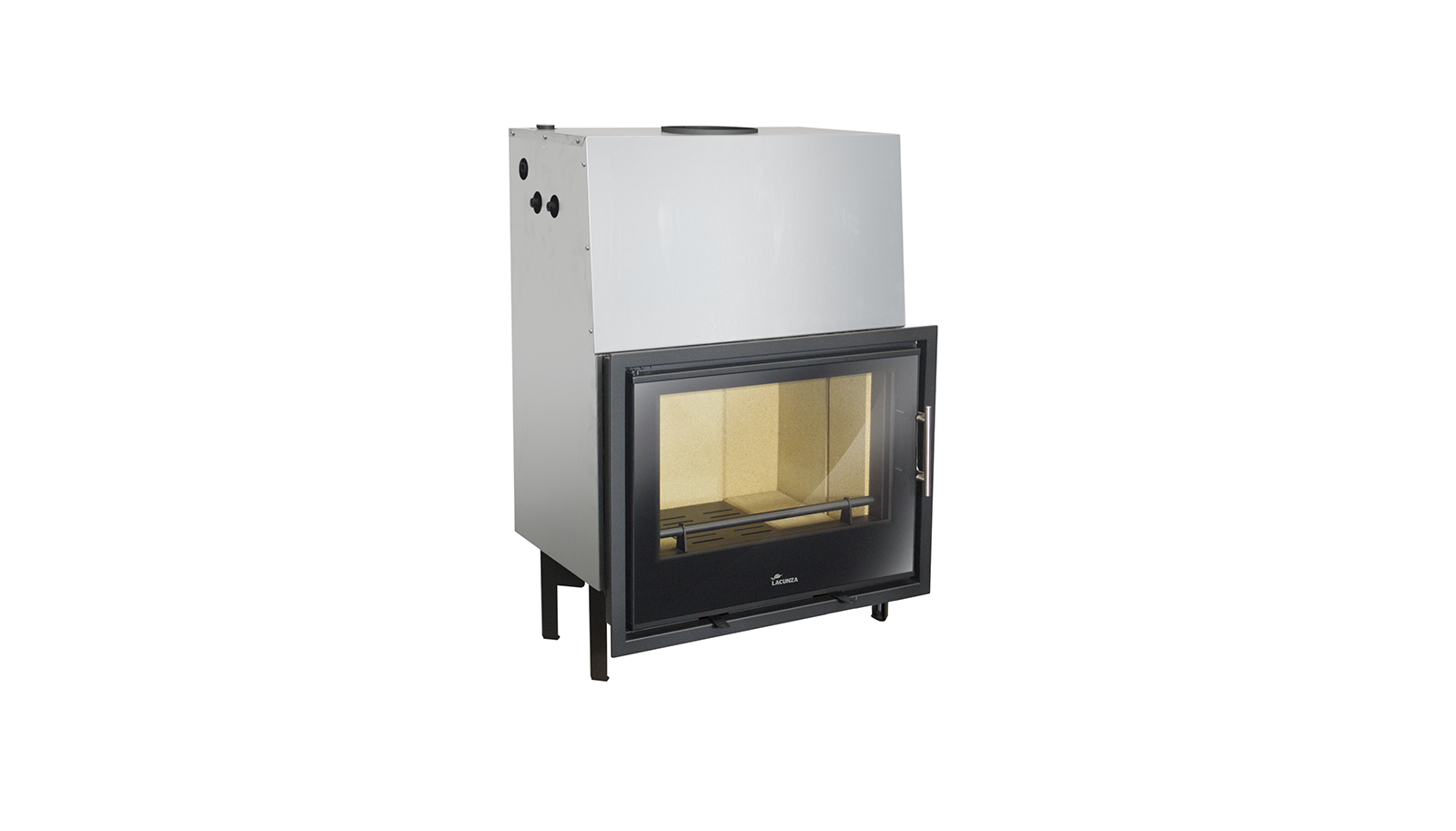

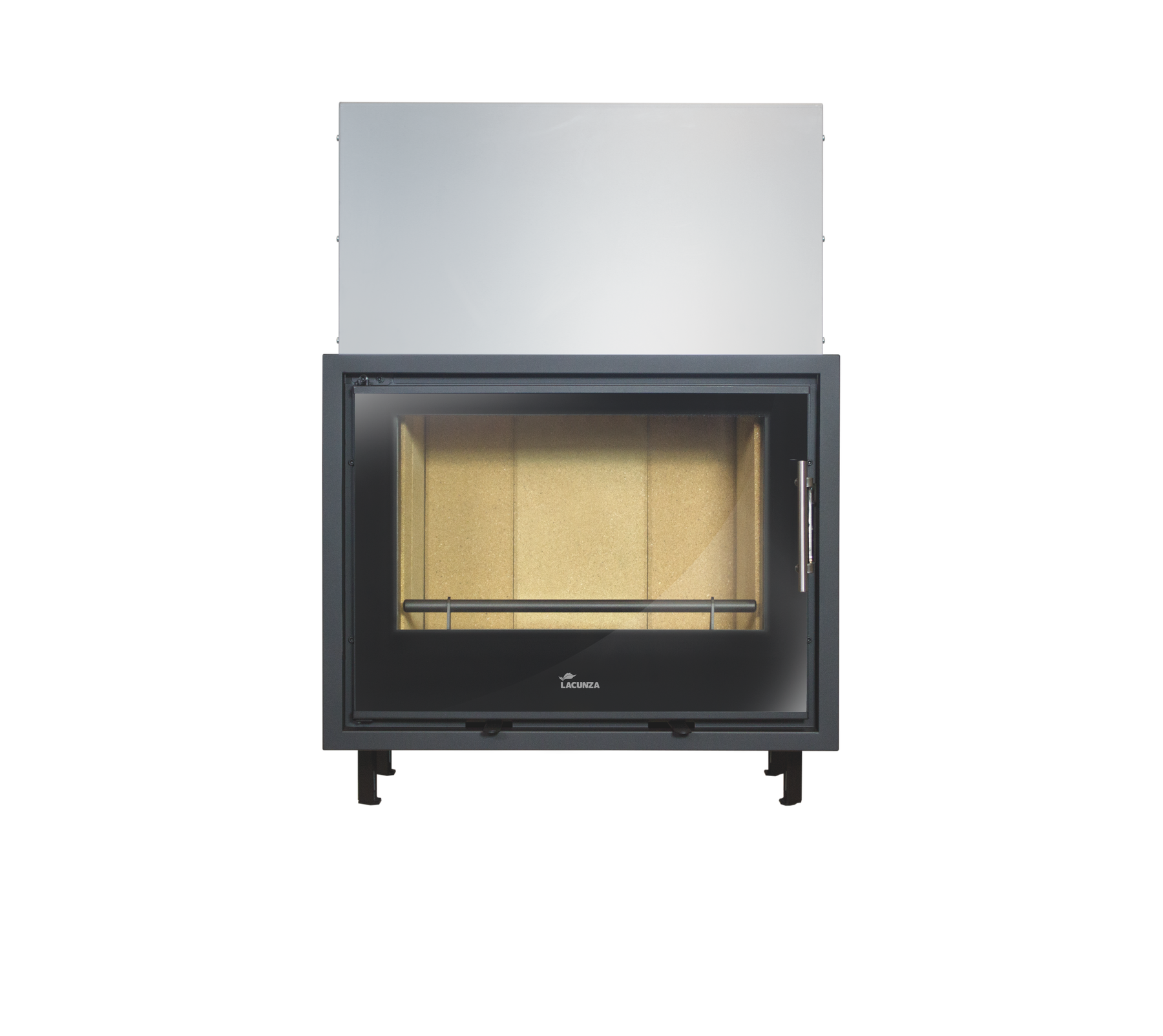

Lacunza Otazu ECO är en vattenmantlad kamininsats för installationer där vedelden ska bidra både med direkt värme i rummet och energi till ett vattenburet system. Den breda glasfronten ger god kontakt med elden, medan vattenmanteln gör produkten till en del av husets tekniska värmelösning snarare än en vanlig fristående värmekälla.
Hos VillaHome finns Otazu med panna eller med serpentinpanna. Skillnaden är installationsrelaterad och valet ska göras utifrån hur det vattenburna systemet och säkerhetslösningen projekteras. Den här typen av produkt kräver därför fackmässig dimensionering av både skorsten och hydraulik innan beställning och installation.
- Produkttyp: Vattenmantlad kamininsats
- Serie/modell: Otazu ECO
- Bränsle: Ved
- Nominell total effekt: 20 kW
- Effektområde: 14–26 kW
- Nominell effekt till vatten: 9 kW
- Verkningsgrad: 84,5 %
- CO-utsläpp: 0,09 %
- NOx: 104 mg
- OGC: 92 mg
- Partiklar: 35 mg
- Uppvärmningsvolym: 433 m³
- Uppvärmningsyta: 173 m²
- Mått (B × H × D): 780 × 1135 × 516 mm
- Eldstad (B × H × D): 604 × 412 × 470 mm
- Vikt: 155 kg
- Max vedlängd: 55 cm
- Rökanslutning: Ø200 mm
- Yttermaterial: Stål
- Eldstadsbeklädnad: Eldfast material
- Extern tilluft: Ja
- Funktioner: Perfect Combustion, Extra Clean Glass och Cleaning Access
- Varianter hos VillaHome:
- Med panna – SKU KAM-303222100000, EAN 3000000092484
- Med serpentinpanna – SKU KAM-303232100000, EAN 3000000092491
Installation och inbyggnad
Insatsen ska monteras enligt Lacunzas manual och gällande svenska regler. Omramningen ska ge rätt säkerhetsavstånd, konvektionsöppningar och åtkomst till rökanslutning, fläktar/turbiner och servicepunkter. Inbyggnaden får inte blockera den luftcirkulation som modellen kräver.
Förbränningsluft och skorsten
Dimensionera skorstenen efter modellens rökanslutning och kontrollera om aktuell variant har extern tilluft. Luftkanaler och eventuell kanaliserad varmluft ska planeras innan omramningen stängs och ska förbli åtkomliga för kontroll.
Första eldningen
Börja med mindre vedmängder och öka temperaturen stegvis så att eldstad, tätningar och ytbehandling värms in kontrollerat. Vädra rummet om material eller färg avger lukt under de första eldningarna.
Eldning och luftreglering
Använd torr, obehandlad ved och följ Lacunzas manual för vedmängd och luftreglering. Dubbel förbränning och glasluftspolning fungerar bäst när luftvägarna hålls fria och eldstaden inte överlastas. Öppna luckan lugnt vid vedpåfyllning och undvik övereldning.
Skötsel och service
Låt insatsen svalna helt före rengöring. Håll glas, askutrymme, eldstadsbeklädnad och rökvägar rena. På modeller med turbin eller fläkt ska även luftintag hållas fria. Kontrollera tätningar och rökanslutning regelbundet och låt skorstenen sotas enligt gällande intervall.
Modellspecifika råd
Projektering: Otazu ECO ska dimensioneras som en del av ett vattenburet värmesystem. Val mellan panna och serpentinpanna ska göras utifrån installationens hydrauliska uppbyggnad och säkerhetskrav, inte enbart pris eller utseende. Installation: Anlita fackperson för både eldstad, skorsten och vattenkrets. Följ Lacunzas installationsanvisningar och gällande svenska regler för expansionskärl, säkerhetskomponenter, temperaturkontroll och överhettningsskydd. Eldning: Använd torr ved och följ tillverkarens vedmängd. Elden ska inte köras hårdare än det vattenburna systemet kan ta emot värme. Skötsel: Kontrollera vattenkretsens tryck och säkerhetsfunktioner enligt installatörens/serviceanvisning. Rengör glas, askutrymme och rökvägar när insatsen är kall och sota skorstenen enligt gällande intervall.
