VELUX ljustunnlar för sluttande tak är konstruerade för att ge dagsljus i korridorer, trappor, badrum och skåputrymmen under sluttande tak där ett VELUX takfönster inte kan användas.
Med VELUX flexrör och fasta rör blir monteringen flexibel. Flexrör kan användas där avståndet mellan yttertak och innertak är för litet för ett fast rör. Fasta rör ger ett rakt ljusschakt i de fall då innertaket ligger direkt under ett utvändigt takfönster.

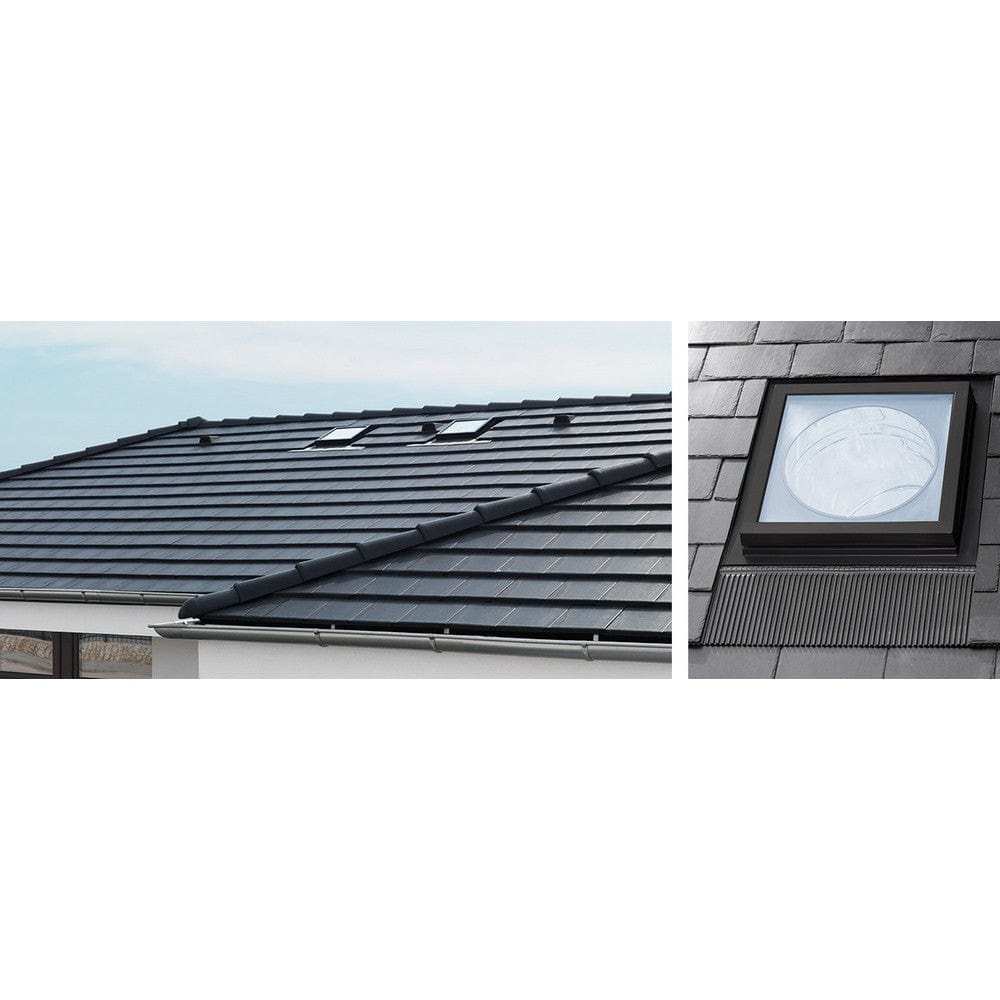

En VELUX ljustunnel kan monteras i tegeltak (TWF/TWR) eller skiffertak (TLF/TLR). Ljustunnlar för sluttande tak kan monteras i tak med 15–60° takvinkel.
En VELUX ljustunnel är lätt att montera, oberoende av taktyp. Välj vår svarta polyuretanram och blyfria nedre intäckningsplåt för sluttande tak.
Flexrör eller fasta rör?

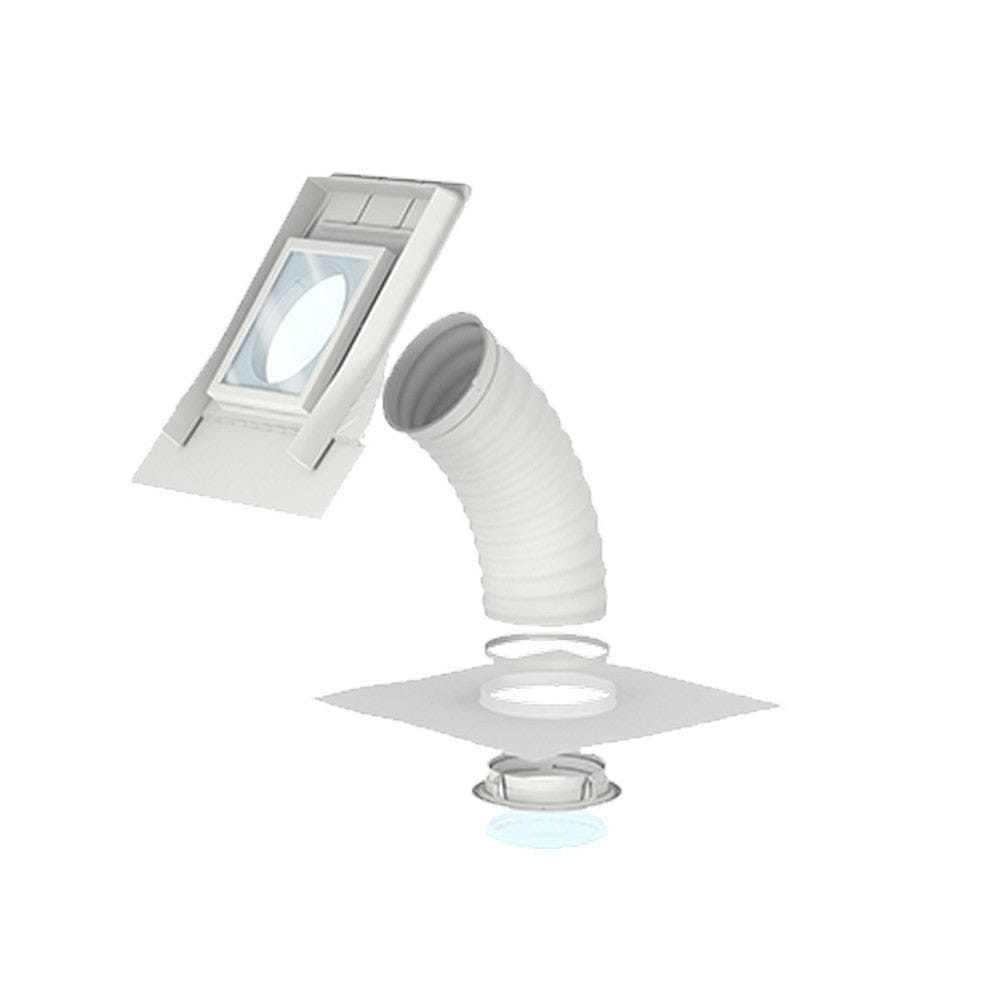

Flexrör TWF/TLF:
- För tunnellängder från 0,4 till 2 m mellan ytter- och innertak.
- Det två meter långa, högreflekterande, flexröret har en diameter på 35 cm.
- Enkel montering.
- En lättmonterad diffusor levereras komplett med frostad isoleringsram av polykarbonat.
- Takmodulen har 4 mm härdat glas och demonterbar fönsterbåge. Glaset har Easy-to-clean beläggning på utsidan.

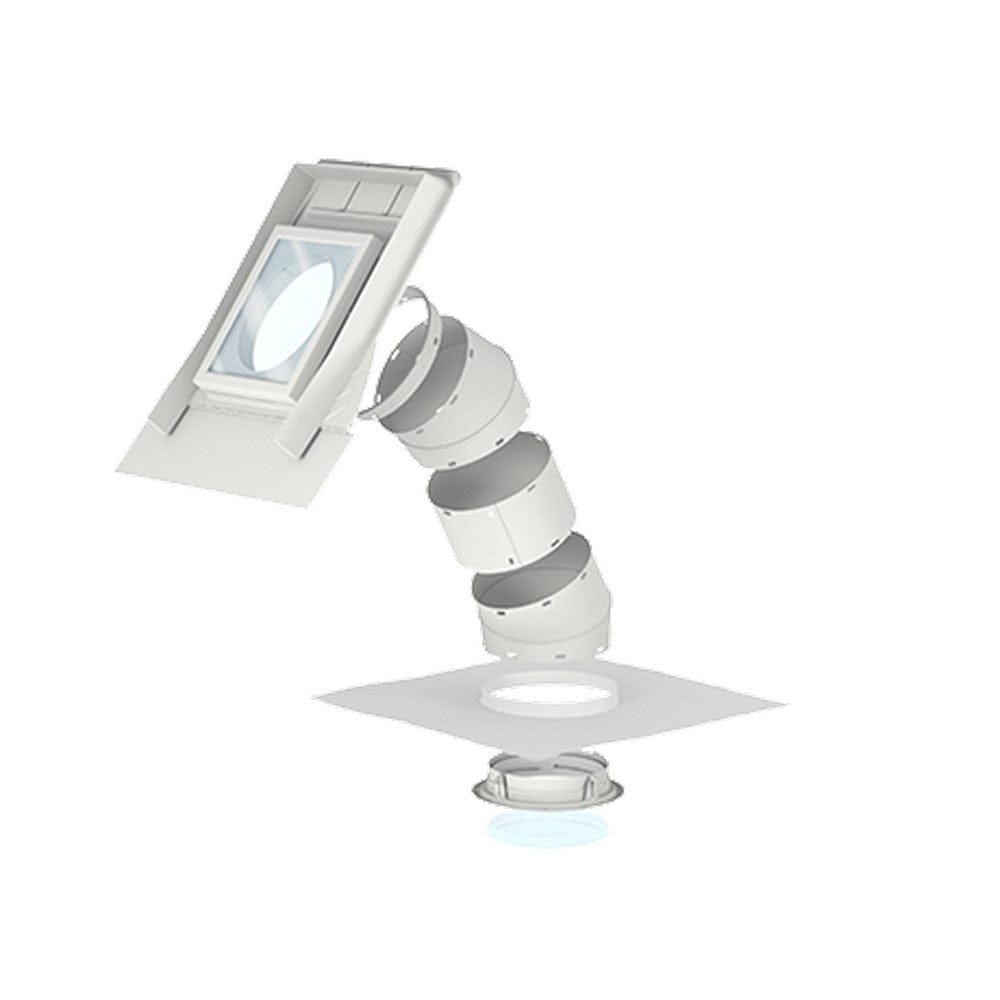

Fasta rör TWR/TLR:
- Rekommenderas för tunnellängder från 0,9 till 6 m mellan ytter- och innertak.
- Det 1,7 m långa, fasta röret används när större längder behövs i kombination med förlängningsrör ZTR, och då det är viktigt att få tillräckligt med dagsljus. Det levereras med två 45°-vinklar.
- Kan förlängas till 6 m längd.
- Fasta rör har diametern 35 eller 25 cm.
- En högreflekterande beläggning på rörets insida ger 98 % inre reflexion.
- En lättmonterad diffusor levereras komplett med frostad isoleringsram av polykarbonat.
- Takmodulen har 4 mm härdat glas och demonterbar fönsterbåge. Glaset har Easy-to-clean beläggning på utsidan.
En ljustunnel för varje läge.
|
Avstånd: |
Tegelpannor |
Skiffer |
|
Mellan
0,4 och 1,5 m: |
Ljustunnel flexibel
(TWF)
|
Ljustunnel flexibel (TLF) |
|
Mellan 0,9 och 1,7 m: |
Ljustunnel fast (TWR) inget förlängningsrör behövs |
Ljustunnel fast (TLR) inget förlängningsrör behövs |
|
Mellan 1,7 och 6 m: |
Ljustunnel fast (TWR) med förlängningsdel(ar) (ZTR) |
Ljustunnel fast (TLR) med förlängningsdel(ar) (ZTR) |
Mått:
| TWF | TWR | TLF | TLR | |
| Beskrivning: | Komplett med 2 m flexrör | Komplett med 1,7 m fast rör | Komplett med 2 m flexrör | Komplett med 1,7 m fast rör |
| Takmaterial: | Profilerat takmaterial | Slätt takmaterial | ||
|
Mått: |
Ø14" |
Ø14" |
Ø14" |
Ø14" |
Antal: 1 st
Kräver montering: Ja
